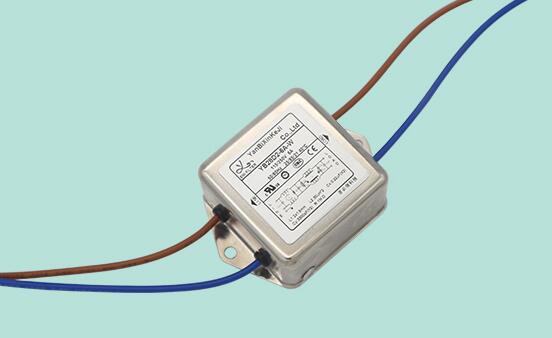

單相濾波器選型的注意事項
在阻帶范圍內衰減射頻能量，而讓工頻無衰減，或者很少的衰減，就能通過濾波器;單相濾波器是電子設備設計工程師控制傳導電磁干擾和輻射電磁干擾的首選工具，產品在選型時需要注意額定電壓、額定電流以及插入損耗這三個方面。
1、額定電壓
額定電壓是濾波器用在指定電源頻率時的工作電壓，也是濾波器最高允許的電壓值。如用在50Hz單相電源的濾波器，額定電壓為250V;用在50Hz三相電源的濾波器，額定電壓為440V。若輸入濾波器的電壓過高，會使內部電容器損壞。
2、額定電流
額定電流(Ir)是在額定電壓和指定環境溫度條件下所允許的最大連續工作電流。
隨著環境溫度的升高，或由于電感導線的銅損、磁芯損耗以及周圍環境溫度等原因?qū)е鹿ぷ鳒囟雀哂谑覝兀@時候就難以確保插入損耗的性能。因此，應該根據實際可能的最大工作電流和工作環境溫度來選擇濾波器的額定電流。
3、插入損耗
插入損耗是濾波器最重要的技術參數之一，設計人員和工程應用人員考慮的中心問題就是：在保證濾波器安全、環境、機械和可靠性能滿足有關標準要求的前提下，實現盡可能高的插入損耗。
