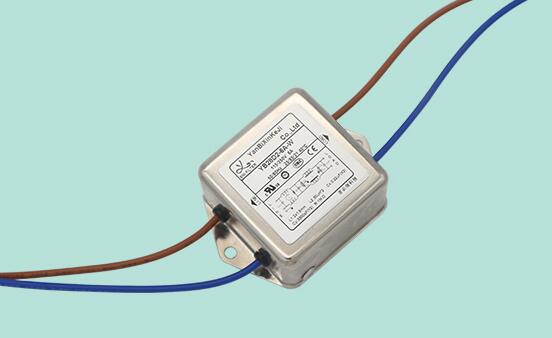

EMI電源濾波器的結構
簡易的EMI濾波器采用單級結構，這種結構濾波效果不是很好;復雜一點的EMI濾波器采用雙級結構，也就是有兩個單級式EMI濾波器，這種濾波器抑制電網噪聲的效果會更好。
L1是共模電感，它的兩個線圈磁通方向相同，經過耦合后總輸入后總電感量迅速增大，因此對共模信號呈現很大的感抗，使之不易通過，它的兩個線圈分別繞在低損耗、高導磁率的鐵氧體磁環上。當有共模電流通過時，兩個線圈上產生的磁場就會互相加強。
C1稱為X電容，用來濾除兩條電源線之間的線間干擾，即串模干擾。應采用薄膜電容器，容量范圍大致為0.01～0.47uf。
Y1和Y2稱為Y電容，兩個Y電容串聯后跨接在輸出端，并將電容器中點接大地，能有效地抑制共模干擾。它的容量范圍是2200pF～0.1uf。為保證漏電流不至于過大，電容器量不宜超過0.1uf。
濾波器其實還有很多種，有高通濾波器也有低通濾波器，有帶通也有帶阻濾波器。不同的濾波器對不同的信號處理不一樣，但是目的都是一致的，都是為了濾除無效的信息而保留有效信息。
結語
簡而言之，電源濾波器就是對電源線中特定頻率的頻點或該頻點以外的頻率進行有效濾除的電器設備。關于EMI電源濾波器的選型及其相關介紹就到這里了，關于EMI電源濾波器其實還有很多可講，本文只是選取一小截以作代表，其它相關知識在本文就不再贅述了。
